Исполнение 1 - с соединительным выступом;
Исполнение 2 - с выступом;
Исполнение 3 - со впадиной;
Исполнение 4 - с широм;
Исполнение 5 - с пазом;
Исполнение 6 - под линзовую прокладку;
Исполнение 7 - под прокладку овального сечения.
 |
 |

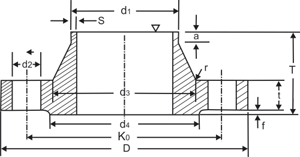

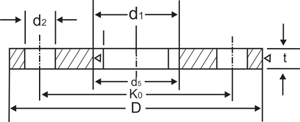

Фланец стальной Ру 10 плоский ГОСТ 12820-80 Фланец стальной Ру 10 воротниковый ГОСТ 12821-80
Dy | D | t | Ko | T | Кол-во отвер. | d2 |
10 | 90 | 14 | 60 | 35 | 4 | 14 |
15 | 95 | 14 | 65 | 35 | 4 | 14 |
20 | 105 | 16 | 75 | 38 | 4 | 14 |
25 | 115 | 16 | 85 | 38 | 4 | 14 |
32 | 140 | 16 | 100 | 40 | 4 | 18 |
40 | 150 | 16 | 110 | 42 | 4 | 18 |
50 | 165 | 18 | 125 | 45 | 4 | 18 |
65 | 185 | 18 | 145 | 45 | 4 | 18 |
80 | 200 | 20 | 160 | 50 | 4 | 18 |
100 | 220 | 20 | 180 | 52 | 8 | 18 |
125 | 250 | 22 | 210 | 55 | 8 | 18 |
150 | 285 | 22 | 240 | 55 | 8 | 23 |
200 | 340 | 24 | 295 | 62 | 8 | 23 |
250 | 395 | 26 | 350 | 68 | 12 | 23 |
300 | 445 | 26 | 400 | 68 | 12 | 23 |
350 | 505 | 26 | 460 | 68 | 16 | 23 |
400 | 565 | 26 | 515 | 72 | 16 | 27 |
500 | 670 | 28 | 620 | 75 | 20 | 27 |
600 | 780 | 28 | 725 | 80 | 20 | 30 |
700 | 895 | 30 | 840 | 80 | 24 | 30 |
800 | 1015 | 32 | 950 | 90 | 24 | 33 |
900 | 1115 | 34 | 1050 | 95 | 28 | 33 |
1000 | 1230 | 34 | 1160 | 95 | 28 | 36 |
1200 | - | - | - | - | - | - |
1400 | - | - | - | - | - | - |
|
Фланец стальной Ру 16 плоский ГОСТ 12820-80 Фланец стальной Ру 16 воротниковый ГОСТ 12821-80
Dy | D | t | Ko | T | Кол-во отвер. | d2 |
10 | 90 | 14 | 60 | 35 | 4 | 14 |
15 | 95 | 14 | 65 | 35 | 4 | 14 |
20 | 105 | 16 | 75 | 38 | 4 | 14 |
25 | 115 | 16 | 85 | 38 | 4 | 14 |
32 | 140 | 16 | 100 | 40 | 4 | 18 |
40 | 150 | 16 | 110 | 42 | 4 | 18 |
50 | 165 | 18 | 125 | 45 | 4 | 18 |
65 | 185 | 18 | 145 | 45 | 4 | 18 |
80 | 200 | 20 | 160 | 50 |
8 |
18 |
100 | 220 | 20 | 180 | 52 | 8 | 18 |
125 | 250 | 22 | 210 | 55 | 8 | 18 |
150 | 285 | 22 | 240 | 55 | 8 | 23 |
200 | 340 | 24 | 295 | 62 |
12 |
23 |
250 |
405 |
26 |
355 |
70 |
12 |
27 |
300 |
460 |
28 |
410 |
78 |
12 |
27 |
350 |
520 |
30 |
470 |
82 |
16 |
27 |
400 |
580 |
32 |
525 |
85 |
16 |
30 |
500 |
715 |
34 |
650 |
90 |
20 |
33 |
600 |
840 |
36 |
770 |
95 |
20 |
36 |
700 |
910 |
36 |
640 |
100 |
24 |
36 |
800 |
1025 |
38 |
950 |
105 |
24 |
39 |
900 |
1125 |
40 |
1050 |
110 |
28 |
39 |
1000 |
1255 |
42 |
1170 |
120 |
28 |
42 |
1200 | - | - | - | - | - | - |
1400 | - | - | - | - | - | - |
|
Фланец стальной Ру 25 плоский ГОСТ 12820-80 Фланец стальной Ру 25 воротниковый ГОСТ 12821-80
Dy | D | t | Ko | T | Кол-во отвер. | d2 |
10 | 90 |
16 |
60 | 35 | 4 | 14 |
15 | 95 |
16 |
65 |
38 |
4 | 14 |
20 | 105 |
18 |
75 |
40 |
4 | 14 |
25 | 115 |
18 |
85 |
40 |
4 | 14 |
32 | 140 |
18 |
100 |
42 |
4 | 18 |
40 | 150 |
18 |
110 |
45 |
4 | 18 |
50 | 165 |
20 |
125 |
48 |
4 | 18 |
65 | 185 |
22 |
145 |
52 |
8 |
18 |
80 | 200 |
24 |
160 |
58 |
8 |
18 |
100 |
235 |
24 |
190 |
65 |
8 |
23 |
125 |
270 |
26 |
220 |
68 |
8 |
27 |
150 |
300 |
28 |
250 |
75 |
8 |
27 |
200 |
360 |
30 |
310 |
80 |
12 |
27 |
250 |
425 |
32 |
370 |
88 |
12 |
30 |
300 |
485 |
34 |
430 |
92 |
16 |
30 |
350 |
555 |
38 |
490 |
100 |
16 |
33 |
400 |
620 |
40 |
550 |
110 |
16 |
36 |
500 |
730 |
44 |
660 |
125 |
20 |
36 |
600 |
845 |
46 |
770 |
125 |
20 |
39 |
700 |
960 |
46 |
875 |
125 |
24 |
42 |
800 |
1085 |
50 |
990 |
135 |
24 |
48 |
900 |
1185 |
54 |
1090 |
145 |
28 |
48 |
1000 |
1320 |
58 |
1210 |
155 |
28 |
56 |
1200 | - | - | - | - | - | - |
1400 | - | - | - | - | - | - |
|
Фланец стальной Ру 40 воротниковый ГОСТ 12821-80
Dy | D | t | Ko | T | Кол-во отвер. | d2 |
10 | 90 |
16 |
60 | 35 | 4 | 14 |
15 | 95 |
16 |
65 |
38 |
4 | 14 |
20 | 105 |
18 |
75 |
40 |
4 | 14 |
25 | 115 |
18 |
85 |
40 |
4 | 14 |
32 | 140 |
18 |
100 |
42 |
4 | 18 |
40 | 150 |
18 |
110 |
45 |
4 | 18 |
50 | 165 |
20 |
125 |
48 |
4 |
18 |
65 | 185 |
22 |
145 |
52 |
8 |
18 |
80 | 200 |
24 |
160 |
58 |
8 |
18 |
100 |
235 |
24 |
190 |
65 |
8 |
23 |
125 |
270 |
26 |
220 |
68 |
8 |
27 |
150 |
300 |
28 |
250 |
75 |
8 |
27 |
200 |
375 |
34 |
320 |
88 |
12 |
30 |
250 |
450 |
38 |
385 |
105 |
12 |
33 |
300 |
515 |
42 |
450 |
115 |
16 |
33 |
350 |
580 |
46 |
510 |
125 |
16 |
36 |
400 |
660 |
50 |
585 |
135 |
16 |
39 |
500 |
755 |
52 |
670 |
140 |
20 |
42 |
|
