Продукция  » Клапана (вентиля)  » Обратные

Обратный клапан

Собственное производство ЗАО "Вестшинторг" (Республика Беларусь)!

Клапан обратный подъемный. DN 15 - DN 300. PN 16

Клапан обратный подъемный Схема Клапан обратный подъемный

Характеристики:

DN от 15 до 300
Корпус, диск, крышка: Ковкий чугун 25.
Шток: Сталь 40Х13.
Пружина: Сталь 08Х18Н10Т.
Присоединение фланцевое по ГОСТ 12815-80
Рабочая температура: до +120


Применение: Холодная и горячая вода, воздух, жидкости к которым стойки материалы проточной части.
DyLH
1513073
2015083
2516085
3218092
4020097
50230102
65290121
80310149
100350162
125400183
150480214
200600274
250730310
300850357

Собственное производство ЗАО "Вестшинторг" (Республика Беларусь)!

Клапан обратный шаровый. DN 40 - DN 300. PN 16

Клапан обратный шаровый Схема Клапан обратный шаровый

Характеристики:

DN от 40 до 300
Корпус, крышка: Ковкий чугун.
Шар: Сталь + СКЭПТ.
Присоединение фланцевое по ГОСТ 12815-80
Рабочая температура: до +120


Применение: Холодная и горячая вода, воздух, жидкости к которым стойки материалы проточной части.
DyLH
4018090
50200100
65240125
80260136
100300185
125350196
150400265
200500340
250600420
300700480

Собственное производство ЗАО "Вестшинторг" (Республика Беларусь)!

Клапан обратный с гидрокомпенсатором. DN 40 - DN 800. PN 10 / 16

Клапан обратный с гидрокомпенсатором Схема Клапан обратный с гидрокомпенсатором

Характеристики:

DN от 40 до 800
Корпус, крышка: Ковкий чугун.
Присоединение фланцевое по ГОСТ 12815-80
Рабочая температура: до +120


Применение: для гашения гидроударов в водопроводе, препятствует противотоку среды. Дополнительный вентиль регулирует время закрытия.
DyLH
40200300
50230300
65290320
80310354
100350350
125400380
150480500
200500580
250600670
300700730
350800820
400900920
4501000950
50011001100
60013001200
70014001550
80015001700

Собственное производство ЗАО "Вестшинторг" (Республика Беларусь)!

Клапан обратный поворотный. DN 25 - DN 400. PN 16

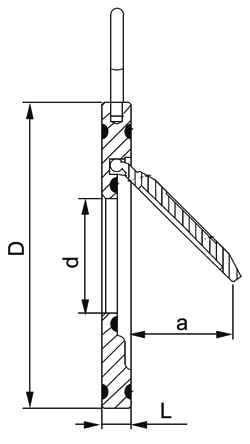

Клапан обратный поворотный Схема Клапан обратный поворотный

Характеристики:

DN от 25 до 400
Корпус, крышка, прижимная планка: Сталь 08Х18Н10Т.
Присоединение межфланцевое
Рабочая температура: до +120


Применение:
СКЭПТ: кислотные среды, органические и неорганические спирты, соли и растворы щелочей, сыпучие продукты, горячая и холодная вода, воздух. непригоден для углеводородов.
СКН: ароматизированные, алифатическое и галогенизированные углеводороды, вода, пар.
DyLD
251471
321481
401493
5014109
6514129
8014144
10018164
12518194
15020220
20022275
25026330
30028380
35035440
40040490

Клапан латунный обратный универсальный. PN 10, t 100 С. FERRO, Польша.

Клапан латунный обратный универсальный  схема Клапан латунный обратный универсальный
НаименованиеADC
ZZ1 1/2"1/235,546,8
ZZ1 3/4"3/441,751,4
ZZ1 1"147,259,5
ZZ1 5/4"5/459,364,5
ZZ1 6/4"6/467,673,3
ZZ1 2"283,780,2
ZZ1 2 1/2"2 1/295,593
ZZ1 3"3110,5100
ZZ1 4"4144,5112

Клапан латунный обратный с фильтровой сеткой. PN 10, t 100 С.FERRO, Польша.

Клапан латунный обратный с фильтровой сеткой  схема Клапан латунный обратный с фильтровой сеткой
НаименованиеADC
K185/459,3107,5
K201/235,571,5
K213/441,776,9
K22147,290,5
K246/467,6123,3
K25283,7142,2
K2512 1/295,5153
K2523110164
K2534144182

Клапан обратный подъемный фланцевый чугунный. PN 16. FAF, Турция

Клапан обратный подъемный фланцевый чугунный  схема Клапан обратный подъемный фланцевый чугунный

Характеристики:

Материал корпуса: чугун.
Присоединение: муфтовое по ГОСТ 6527-68 и цапковое по ГОСТ 2822-78
Рабочая температура: +50 С
Рабочая среда: вода.
DyLdgkDHRIbfОтверстийВес(кг)
1513015466595683/8"1414243
20150205675105803/8"1416243,8
25160256585115873/8"1416344,9
3218032761001401293/8"1918347,4
4020040841101501453/8"1918348
5023050991251651363/8"19203410,8
65290651181451851701/2"19203414,6
80310801321602002051/2"19223819,8
1003501001561802202261/2"19243828,5
1254001251842102502701/2"19263841
1504801502112402853271/2"23263858
2006002002662953403631/2"2330312101,5
2507302503193554055111/2"2832312188
3008503003704104605341/2"2832412233
3509803504294705207731"2836416375
40011004004805255808301"3138416580

Клапан обратный двухстворчатый межфланцевый чугунный. PN 16. FAF, Турция.

Клапан обратный двухстворчатый межфланцевый чугунный  схема Клапан обратный двухстворчатый межфланцевый чугунный
DyDD1D2LRtВес,кг
40925537432317,50,75
501076540432718,41,50
651278060463519,92,10
801429470644227,73,30
10016211788645027,74,22
125192145115706430,37,00
150218171134767731,69,00
20027322418289102,532,915,00
25032826522011412550,526,50
30037831026011414643,337,00
35044335635618416745,555,00
4004884104101401905282,00

Характеристики:

Материал корпуса: чугун литьевой GG25. Диск: нержавеющая сталь. Пружина: нержавеющая сталь (предохраняет от ударов). Прокладка диска из EPDM.
Рабочая температура: +130 С
Рабочая среда: системы холодного и горячего водоснабжения, а также индустриальные системы снабжения.

Клапан обратный поворотный межфланцевый. PN 16. FAF, Турция

16нж10нж  схема 16нж10нж
DyABCDELВес,кг
257152112918140,39
328163173623140,5
409371214427140,64
5010992326038140,86
65129102407245141,19
80144123528858141,53
1001641407010477182,23
1251941649212898183,14
150220193110155114203,95
200275245163206140226,35
2503303021932401882611,28
3003803442342882252816,43
3504403872703302753524,35
4004904373053703054033,6

Характеристики:

Материал корпуса, диска: нержавеющая сталь.
Типы вкладышей:EPDM -20/+130 С, NBR(нитрил) -20/+90 С,FPM(Viton) -20/+200 С..
Присоединение: наружные диаметры клапана подходят для установки между фланцами. При монтаже не требуются дополнительные прокладки для фланцев.
Рабочая среда: системы холодного и горячего водоснабжения.

16Б1бк. PN 10.

16Б1бк
DyL, ммH, ммМасса, кг
1555-0,23
2065-0,30
2580-0,50
40110-1,43
50130-2,2

Характеристики:

Клапан обратный подъемный латунный муфтовый.
Материал корпуса: латунь.
Присоединение: муфтовое по ГОСТ 6527-68.
Рабочая температура: +200 С
Рабочая среда:вода, пар.

16ч42р. PN 25.

16ч42р  схема 16ч42р
DyL, ммH, ммМасса, кг
50-1653,8
80-2358,0
100-28511,0
150-39524,0
200-48542,0
250-57598,0
300-665145,0
400-778210,0

Характеристики:

Клапан обратный приемный с сеткой фланцевый.
Материал корпуса: чугун.
Присоединение: фланцевое по ГОСТ 12815-80.
Рабочая температура: +50 С
Рабочая среда:вода, пар, неагрессивные жидкости.

16кч9п / 16кч9нж. PN 25.

16кч9п / 16кч9нж  схема 16кч9п / 16кч9нж
DyL, ммH, ммМасса, кг
32180906,2
402001058,4
5023010511,2
6529014019,8
8031015524,7
150---

Характеристики:

Клапан обратный подъемный фланцевый.
Материал корпуса: ковкий чугун.
Присоединение: фланцевое по ГОСТ 12815-80.
Рабочая температура: +225 С
Рабочая среда:вода, пар при t +225 С - 16кч9п; аммиак жидкий и газообразный при t -30 до +150 С - 16кч9п; пар перегретый при t 300 С - 16кч9нж.

16кч11п/16кч11р. PN 16.

6кч11п/16кч11р  схема 6кч11п/16кч11р
DyL, ммH, ммМасса, кг
1590550,5
20100550,8
25120651,0
32140671,8
40170903,0
502001004,0

Характеристики:

Клапан обратный подъемный муфтовый.
Материал корпуса: ковкий чугун.
Присоединение: муфтовое по ГОСТ 6527-68.
Рабочая среда:вода при до +50 С, пар.

16кч3бр/16кч3р. PN 16.

16кч3бр/16кч3р  схема 16кч3бр/16кч3р
DyL, ммH, ммМасса, кг
25120-3,3
32140-5,2
40170-7,0
50200-9,4

Характеристики:

Клапан обратный подъемный фланцевый.
Материал корпуса: ковкий чугун.
Присоединение: фланцевое по ГОСТ 12815-80.
Рабочая температура: +225 С
Рабочая среда:вода, пар.

16ч6бр/16ч6п/16ч6р. PN 16.

16ч6бр/16ч6п/16ч6р  схема 16ч6бр/16ч6п/16ч6р
DyL, ммH, ммМасса, кг
40---
50---
80---
100---
100---

Характеристики:

Клапан обратный подъемный фланцевый.
Материал корпуса: чугун.
Присоединение: фланцевое по ГОСТ 12815-80.
Рабочая температура: +225 С
Рабочая среда:вода, пар.

19ч21бр. PN 16.

16кч9п / 16кч9нж  схема 16кч9п / 16кч9нж
DyL, ммH, ммМасса, кг
5060532,4
8070714,2
10080805,4
15010010611,8
20014013625
25018017036,5
300, 400, 500, 600 - под заказ

Характеристики:

Клапан обратный поворотный однодмсковый бесфланцевый.
Материал корпуса: серый чугун.
Присоединение: бесфланцевая стяжка.
Рабочая температура: +225 С
Рабочая среда:вода, пар.

19с63нж. PN 40.

19с63нж  схема 19с63нж
DyL, ммH, ммМасса, кг
50150-8
80190-15
100215-24
150275-56
200375-105

Характеристики:

Клапан (затвор) обратный поворотный фланцевый.
Материал корпуса: сталь.
Присоединение: фланцевое по ГОСТ 12815-80.
Рабочая температура: +425 С
Рабочая среда:вода, пар, нефтепродукты.

19с47нж. PN 40.

19с63нж  схема 19с63нж
DyL, ммH, ммМасса, кг
200250-22
300450-75
400500-120
600650-340

Характеристики:

Клапан (затвор) обратный поворотный с концами под приварку.
Материал корпуса: углеродистая сталь.
Присоединение: под приварку.
Рабочая температура: +450 С
Рабочая среда:масла, нефтепродукты.

19с53бк. PN 40.

19с53бк  схема 19с53бк
DyL, ммH, ммМасса, кг
5023017026
8031018539
10035021551
150480285116
200550340219

Характеристики:

Клапан обратный поворотный фланцевый.
Материал корпуса: сталь.
Присоединение: фланцевое по ГОСТ 12815-80.
Рабочая температура: +600 С
Рабочая среда:жидкие и газообразные среды.

19нж11бк/19нж63бк. PN 40.

19нж11бк/19нж63бк  схема 19нж11бк/19нж63бк
DyL, ммH, ммМасса, кг
50150-8
80190-15
100215-24
150275-56
200375-105

Характеристики:

Клапан (эатвор) обратный поворотный фланцевый.
Материал корпуса: нержавеющая сталь.
Присоединение: фланцевое по ГОСТ 12815-80.
Рабочая температура: +600 С
Рабочая среда:нефтепродукты.

16нж10нж. PN 16.

16нж10нж  схема 16нж10нж
DyL, ммH, ммМасса, кг
5023011012,6
6529013020,8
8031014028
10035019035,5
15048021578,0

Характеристики:

Клапан обратный подъемный фланцевый.
Материал корпуса: нержавеющая сталь.
Присоединение: фланцевое по ГОСТ 12815-80.
Рабочая температура: +420 С
