В настоящее время появилась возможность использовать программно-вычислительный комплекс для расчета элементов арматуры. Развитие электроники, программного обеспечения и компьютерной техники сделали доступным расчеты для запорной арматуры, которые были возможны в аэрокосмической промышленности. Их использование дает широкие перспективы.
![]() |
![]() |
![]() |
---|---|---|
Рис 1. Распределение скоростей (угол открытия затвора 30 гр.) |
Рис 2. Распределение скоростей (угол открытия затвора 60 гр.) |
Рис 3. Распределение скоростей (угол открытия затвора 90 гр.) |
В нашем СКТБ моделируется процесс обтекания затворов при различных положениях открытия при помощи модуля вычислительной гидрогазодинамики (рис 1-3). Наши специалисты имеют возможность вычисление напряжений (рис 6), перемещений (рис 5) возникающих, в отдельных изделиях и конструкциях, при приложении к ним нагрузок в виде распределенного давления, сил, и ограничений перемещения (рис 4). Пример расчета затвора D300. |
||
![]() |
![]() |
![]() |
Рис 4. Задание нагрузки. При приложении нагрузки воздействие воды было заменено равномерным давлением направленным перпендикулярно к поверхности затвора. |
Рис 5. Распределение перемещений. Максимальное значение перемещений состовляет 0,2 мм, оно достигнуто на краях диска и обозначено красным цветом. |
Рис 6. Распределение напряжений. Максимальные напряжения, возникшие в диске затвора, составляют 78 МПа. Распределены они по центру диска вдоль оси вращения. |
Находятся области наименьшего давления, где возможны кавитацилнные процессы (рис 7). Производится видоизменение формы изделия для уменьшения вероятно возникновения данных процессов.
производтся расчет Kv выпускаемой продукции. Моделируются процессы взаимодействия ТПА и жидкости в момент поворота с переносом граничных условий из решений гидро- и газодинамики на трехмерные модели ТПА с последующим расчетом напряженно-деформированного состояния тела (рис 8).
![]() |
![]() |
---|---|
Рис 7. Область пониженного давления | Рис 8. Завихрения, возникающие после прохождения затвора водой. |
![]() |
|

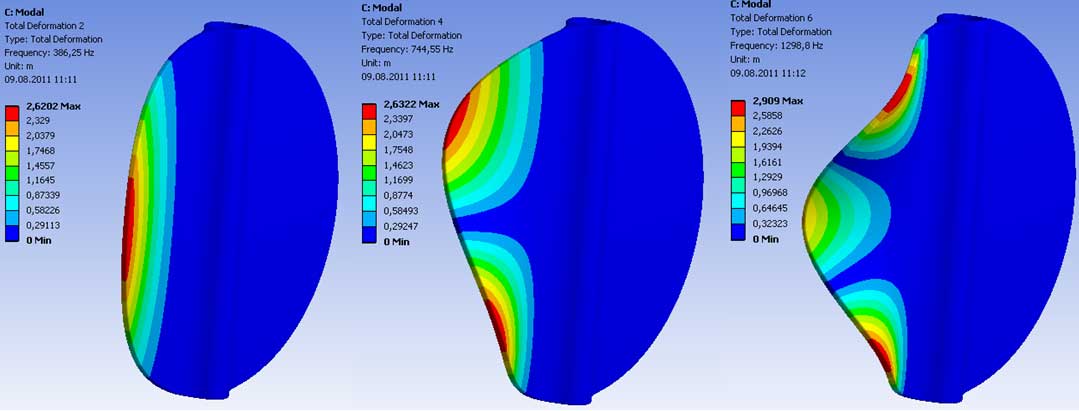

Рис 9. Распределение перемещений при собственных частотах колебаний |
|
Применение соаременных пакетов моделирования позволяет оценить воздействия, котором будет подвергаться производимая продукция, адаптировать конструкции к действующим на них нагрузкам. Процесс моделирования начинается в момент разработки изделия и сопровождает его до выхода готовой продукции, позволяя ускорить производство и не проводить излишнее количество натурных испытаний тем самым ускоряя его и удешевляя стоимость готового изделия. |
|
Пример расчета стенда для гидравлических и пневматических испытаний трубопроводной арматуры DN 50 - DN 1200 мм PN 25 МПа в горизонтальном положении. | |
![]() |
|

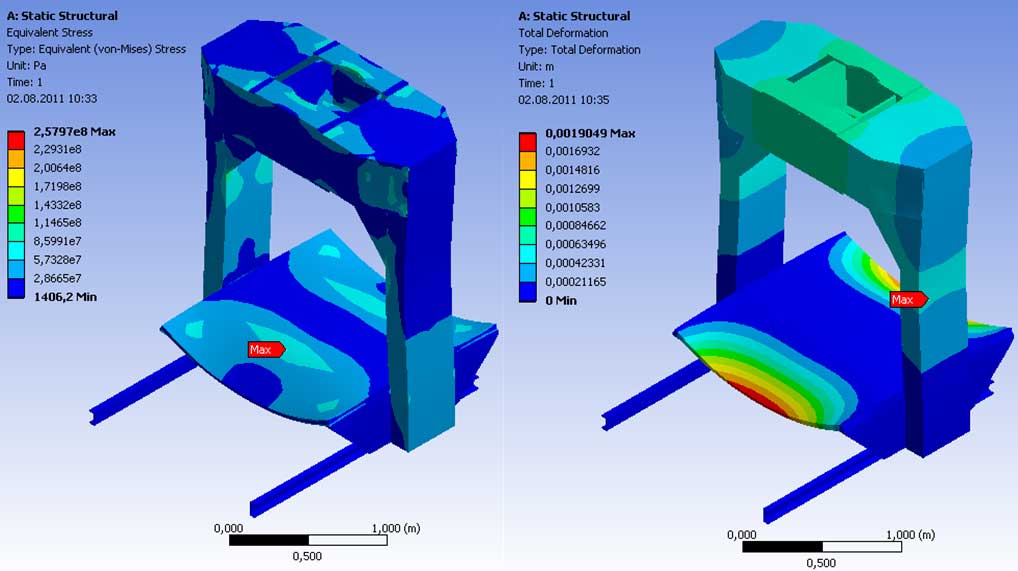

Рис 10. Результаты расчета стенда на прочность напряжения (слева), перемещения (справа). |
|
